Esclerometria: O Ensaio Não Destrutivo para Avaliação da Qualidade do Concreto

Também conhecida como ensaio Ensaio de rebote do concreto, a Esclerometria representa um método não destrutivo amplamente utilizado para medir a dureza superficial do concreto e avaliar sua qualidade e resistência mecânica. Além de fornecer dados essenciais para a análise do concreto endurecido, esse teste contribui para a segurança estrutural e aprimora a precisão da manutenção preventiva de edificações.

Como Funciona o Ensaio Esclerométrico?

Para realizar o teste, os profissionais utilizam um equipamento chamado esclerômetro de reflexão, que aplica um impacto controlado diretamente na superfície do concreto. “Dessa forma, ocorre um rebote, cuja intensidade reflete diretamente a resistência do concreto, sendo medida por meio do Índice Esclerométrico (IE). Esse índice possibilita uma avaliação rápida e eficiente, tornando o processo mais ágil para diagnósticos estruturais.

Por esse motivo, profissionais destacam o ensaio esclerométrico não apenas pela praticidade, mas também pela confiabilidade e pelo baixo custo. Além disso, engenheiros e especialistas utilizam amplamente essa aplicação em inspeções estruturais e obras de engenharia civil, garantindo análises eficientes e precisas.

Passo a Passo do Ensaio Esclerométrico

Para garantir medições precisas, a Esclerometria segue algumas etapas fundamentais. Confira como funciona o procedimento:

• Preparação da superfície – Antes de iniciar o teste, é fundamental que a área de ensaio esteja completamente limpa e livre de irregularidades. Dessa forma, evita-se interferências nos resultados e garante-se uma medição confiável e precisa.
• Aplicação do esclerômetro – Em seguida, o pistão do equipamento é pressionado firmemente contra a superfície do concreto. Esse contato adequado é essencial para que o impacto seja uniforme e preciso, assegurando a qualidade dos dados obtidos.
• Impacto e medição – Logo após a aplicação, o martelo interno libera a energia do impacto e, como resultado, mede o rebote gerado pela superfície testada. Isso possibilita uma avaliação direta da dureza do concreto.
• Cálculo do Índice Esclerométrico (IE) – O valor do ricochete é imediatamente registrado e comparado com tabelas de referência. Com isso, é possível estimar rapidamente a resistência do concreto e obter um diagnóstico eficiente da estrutura.
• Interpretação dos resultados – Por fim, a análise do Índice Esclerométrico (IE) permite avaliar com precisão a qualidade, resistência e rigidez do concreto. Dessa maneira, engenheiros e técnicos podem tomar decisões mais assertivas sobre a segurança e integridade da estrutura.

Esse procedimento é fundamental para garantir uma avaliação não destrutiva confiável e eficiente, contribuindo para a manutenção preventiva e a longevidade das construções.

Laudo de Esclerometria: O que Deve Conter o Relatório Técnico?

O Laudo de Esclerometria é o documento técnico que registra os resultados do ensaio esclerométrico e suas conclusões sobre a qualidade do concreto avaliado.

Para ter validade técnica e jurídica, o relatório deve conter: identificação completa da edificação e dos elementos estruturais ensaiados; metodologia aplicada conforme ABNT NBR 7584; número de impactos por ponto e cálculo do Índice Esclerométrico (IE) médio; tabelas e gráficos com os valores obtidos; correlação do IE com a resistência à compressão estimada (fck); registro fotográfico dos pontos ensaiados; análise crítica dos resultados com conclusões técnicas; e ART do engenheiro responsável registrada no CREA/RJ. A KAP Engenharia entrega laudos esclerométricos completos, com linguagem técnica adequada para inspeções prediais, perícias judiciais e programas de manutenção.

Por Que Utilizar a Esclerometria?

A esclerometria é um método rápido, econômico e não destrutivo, amplamente utilizado em obras civis, inspeções prediais e manutenção de estruturas de concreto. Além de ser uma técnica prática, ela permite avaliar a resistência do concreto sem comprometer a integridade da estrutura.

Entre seus principais benefícios, destacam-se:

• Medição da resistência do concreto – Diferentemente de outros métodos, não há necessidade de extração de amostras, o que torna o processo mais ágil e eficiente.
• Resultados imediatos e confiáveis – Isso significa que engenheiros e profissionais podem tomar decisões rápidas e embasadas para garantir a segurança e a durabilidade das estruturas.
• Baixo custo – Em comparação com outros ensaios laboratoriais, a esclerometria é uma alternativa acessível e viável, especialmente para avaliações preliminares.
• Preservação da estrutura – Como o teste é não destrutivo, não há danos ou alterações significativas na superfície testada, garantindo a integridade da construção.
• Aplicação versátil – Além disso, o método pode ser utilizado em diferentes superfícies, como pilares, vigas e lajes, tornando-o ideal para diversos tipos de inspeções estruturais.

Dessa forma, a esclerometria se destaca como uma solução eficaz para avaliação de concreto, proporcionando agilidade, economia e precisão na análise estrutural.

Fatores Que Influenciam os Resultados da Esclerometria

O índice esclerométrico pode ser influenciado por diversos fatores. Por isso, é essencial considerar todas as variáveis ao interpretar os resultados. Entre os principais fatores que afetam a medição, destacam-se:

• Idade do concreto – Com o passar do tempo, o concreto sofre alterações em suas propriedades mecânicas. Assim, concretos mais novos tendem a apresentar valores diferentes em comparação com os mais antigos.
• Umidade e temperatura – Além da idade, as condições ambientais desempenham um papel crucial. Por exemplo, variações na umidade e temperatura podem alterar significativamente os resultados do ensaio.
• Posição da aplicação do ensaio – Outro aspecto importante é a direção do impacto. Dependendo da posição em que o ensaio é realizado, a leitura pode ser influenciada, levando a variações nos valores obtidos.
• Agregados e mistura do concreto – Por fim, a própria composição do concreto interfere no índice esclerométrico. Isso ocorre porque diferentes tipos de agregados e proporções da mistura podem modificar a resistência e o comportamento da estrutura.

Portanto, ao realizar o ensaio esclerométrico, é fundamental considerar todos esses fatores. Somente assim é possível garantir uma análise precisa, confiável e alinhada com as condições reais da estrutura avaliada.

Quantos Pontos de Ensaio são Necessários na Esclerometria?

A ABNT NBR 7584 estabelece que cada ponto de ensaio esclerométrico deve ter no mínimo 16 impactos individuais, distribuídos em uma área de 400 cm².

O número de pontos a ensaiar depende do objetivo da avaliação e dos elementos estruturais a inspecionar.

Em inspeções prediais completas, recomenda-se ensaiar pelo menos 3 pontos por elemento estrutural (pilar, viga ou laje), cobrindo áreas distintas para obter uma média representativa.

Valores com variação superior a 6 unidades na escala devem ser descartados.

A quantidade total de pontos de ensaio é definida pelo engenheiro responsável com base no porte da edificação, na suspeita de deterioração e no objetivo do laudo técnico.

Esclerometria em Concreto Armado: Cuidados Especiais na Avaliação

Na avaliação de estruturas de concreto armado por Esclerometria, alguns cuidados adicionais são essenciais para garantir resultados confiáveis.

O ensaio não deve ser realizado sobre regiões com armadura superficial próxima — a presença de barras de aço logo abaixo da superfície pode elevar artificialmente o IE, mascarando a real condição do concreto.

A Pacometria é recomendada como ensaio complementar para mapear a armadura antes da aplicação do esclerômetro. Além disso, pontos com fissuras visíveis, desplacamentos ou umidade devem ser registrados separadamente, pois os valores obtidos nesses locais não são representativos da resistência global do elemento.

A KAP Engenharia combina Esclerometria e Pacometria em um diagnóstico integrado, garantindo maior precisão na avaliação estrutural.

Esclerometria em Perícia Judicial: Evidência Técnica Aceita nos Tribunais

O ensaio esclerométrico é amplamente aceito como evidência técnica em processos judiciais envolvendo vícios construtivos, disputas sobre qualidade do concreto, acidentes estruturais e cobranças por reparos. O Laudo de Esclerometria elaborado por engenheiro com ART registrada no CREA/RJ tem plena validade como prova pericial nas instâncias do Tribunal de Justiça do Estado do Rio de Janeiro (TJRJ), Juizados Especiais e árbitros em câmaras de mediação.

A KAP Engenharia atua como assistente técnica e perita em processos judiciais no RJ, elaborando laudos esclerométricos com metodologia rigorosa, linguagem técnico-jurídica adequada e fotos georeferenciadas dos pontos ensaiados.

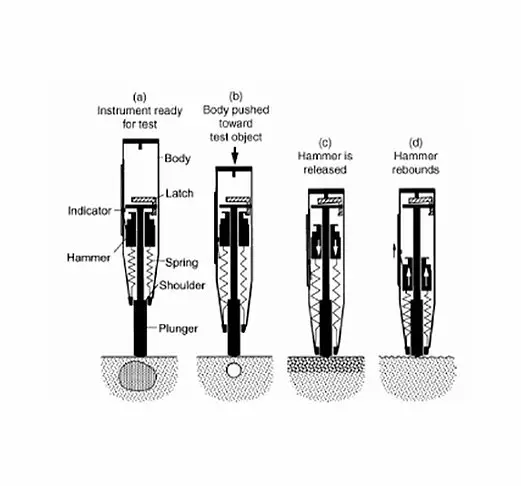

O Que é o Esclerômetro de Reflexão?

O esclerômetro de reflexão é um dispositivo portátil que realiza a medição do índice esclerométrico através do impacto de um martelo controlado. Ele possui:

• Pistão de impacto – Responsável pela aplicação do choque na superfície do concreto;
• Mecanismo de mola – Garante a repetição padronizada dos impactos;
• Escala de medição – Indica o índice de rebote e a dureza do concreto;
• Fácil operação – Permite testes rápidos e eficazes em campo.

Aplicações da Esclerometria na Construção Civil

• Inspeção estrutural de edificações e pontes – Para garantir a segurança e a durabilidade das construções, nossa equipe realiza inspeções detalhadas e avalia cada estrutura minuciosamente. Além disso, identificamos possíveis falhas estruturais antes que se tornem um risco, permitindo ações corretivas no momento certo.
• Controle de qualidade em obras novas e reformas – Durante todo o processo, desde a fundação até a finalização da obra, nossa equipe segue rigorosamente os padrões técnicos. Dessa forma, asseguramos a qualidade da construção e evitamos problemas futuros.
• Avaliação de segurança em estruturas de concreto armado – Para prevenir falhas e reforçar a segurança, realizamos diagnósticos completos e detalhados. Com isso, identificamos desgastes, fissuras e outros fatores que podem comprometer a resistência estrutural, caso não os corrijamos a tempo.
• Monitoramento de envelhecimento e deterioração de edificações – Com o passar do tempo, as construções sofrem desgastes naturais devido a fatores ambientais e estruturais. Por isso, realizamos análises contínuas e aplicamos técnicas preventivas para prever e corrigir problemas antes que causem impactos significativos. Dessa maneira, garantimos a estabilidade e a segurança das edificações a longo prazo.

Esclerometria e a Norma NBR 7584: Garantia de Qualidade em Ensaios Não Destrutivos

A aplicação do ensaio esclerométrico, além de prática e confiável, está em conformidade com os critérios estabelecidos pela NBR 7584 – Concreto endurecido – Determinação da dureza superficial pelo esclerômetro de reflexão. Essa norma técnica padroniza o procedimento, garantindo resultados consistentes e reprodutíveis em avaliações de resistência superficial do concreto.

Seguir as diretrizes da NBR 7584 é essencial para assegurar que o teste seja executado corretamente, evitando erros de interpretação e aumentando a credibilidade dos dados obtidos. Isso reforça a importância de contratar empresas qualificadas, com experiência comprovada e equipamentos devidamente calibrados.

https://www.normas.com.br/visualizar/abnt-nbr-nm/3195/abnt-nbr7584-concreto-endurecido-avaliacao-da-dureza-superficial-pelo-esclerometro-de-reflexao-metodo-de-ensaio

Ensaio Esclerométrico x Outros Ensaios Não Destrutivos

Ao comparar a esclerometria com outros métodos não destrutivos, como o ensaio ultrassônico no concreto ou o ensaio de extração (pull-out), percebe-se que ela se destaca pela simplicidade operacional e pela agilidade nos resultados.

Enquanto o ultrassom oferece informações internas sobre a homogeneidade do concreto, a esclerometria fornece uma leitura rápida da resistência superficial, o que é extremamente útil para inspeções em campo. Em muitos casos, a combinação desses métodos é recomendada para um diagnóstico mais completo.

Quando Realizar o Ensaio Esclerométrico?

A medição da resistência superficial do concreto com esclerômetro é indicada em diversos contextos:

• Antes de reformas ou ampliações, para verificar a integridade da estrutura existente;
• Durante vistorias técnicas e inspeções prediais, exigidas por legislações municipais;
• Em perícias judiciais ou extrajudiciais, como evidência de conformidade com projetos estruturais;
• Na avaliação de concreto deteriorado, para verificar a perda de desempenho ao longo dos anos;
• Em laudos de recebimento de obras, garantindo que o concreto entregue esteja dentro dos parâmetros técnicos.

Entre em contato pelo WhatsApp ou formulário de contato para solicitar orçamento.

Perguntas Frequentes sobre Esclerometria

1. O que a Esclerometria avalia exatamente?
   Ele mede a dureza superficial do concreto por meio do rebote de um martelo interno. Esse valor é correlacionado com a resistência à compressão do material.
2. O ensaio com esclerômetro substitui o teste de extração de corpos de prova?
   Não. A esclerometria é uma ferramenta complementar. Em casos de dúvida ou necessidade de maior precisão, é comum associá-la a ensaios destrutivos como a extração de testemunhos.
3. Qual a profundidade avaliada pelo esclerômetro?
   O ensaio é superficial, avaliando cerca de 2 a 3 mm da superfície do concreto. Para investigações mais profundas, recomenda-se o uso de outros métodos.
4. A umidade do concreto interfere no resultado?
   Sim. Concretos saturados ou com alto teor de umidade tendem a apresentar valores de rebote inferiores, o que pode afetar a interpretação do índice esclerométrico.
5. É necessário algum preparo especial da superfície antes do ensaio?
   Sim. A superfície deve estar limpa, seca, plana e isenta de irregularidades para garantir a exatidão do impacto e da medição.
